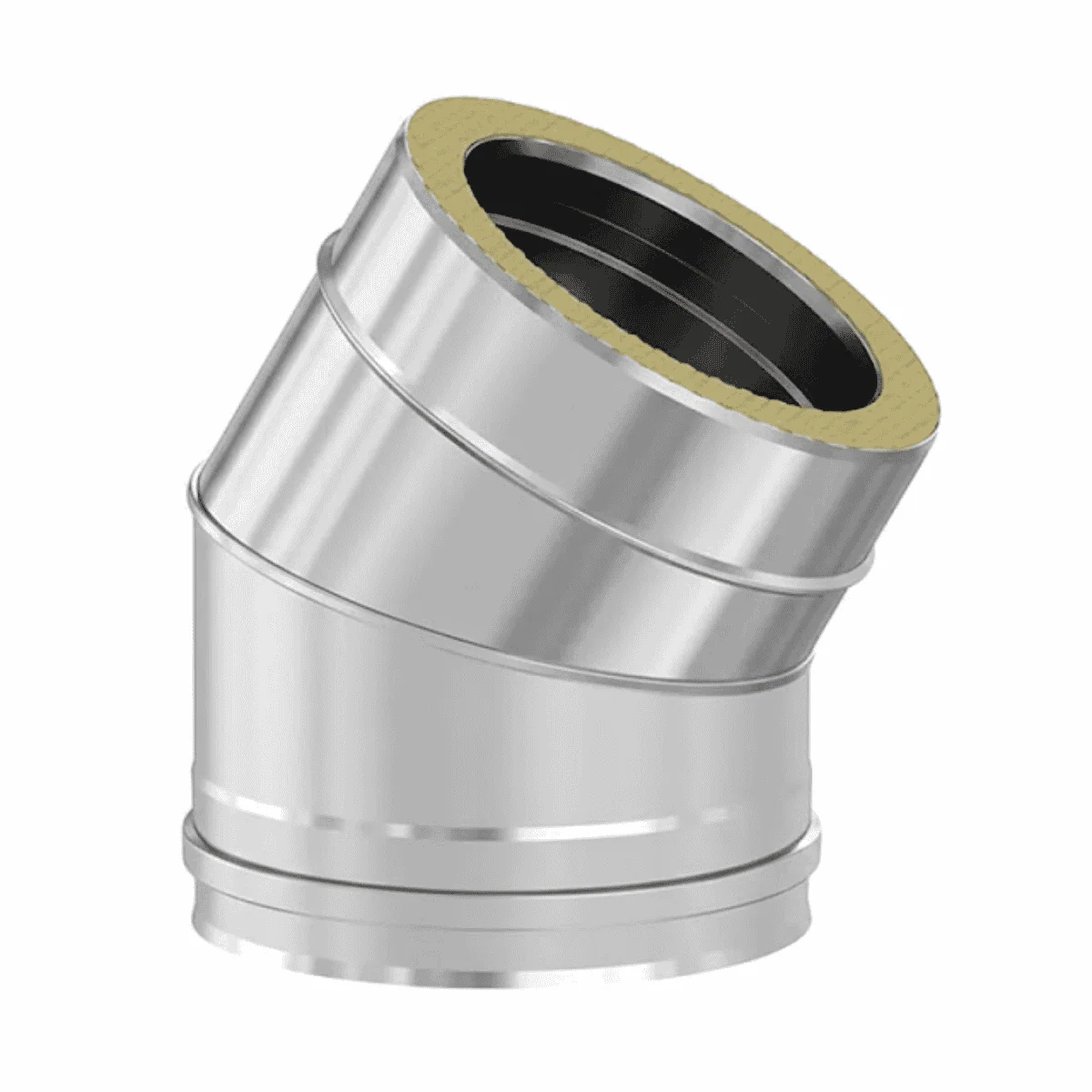

30° Dirsek

30° Dirsek

Ürün Kodu: BACA-DIRSEK-30

Fiyat için iletişime geçin

Baca sistemlerinde kullanılan 30 derece dönüş modülü. Çift cidarlı paslanmaz çelik yapı.

30° dönüş açısı

Çift cidarlı yapı

Orta açılı geçiş

Paslanmaz çelik

Kolay montaj

Etiketler: Dirsek, 30 Derece, Çift Cidarlı, Dönüş Modülü, Baca

Baca sistemlerinde kullanılan 30 derece açılı dönüş modülü. Orta açılı yön değişiklikleri için idealdir.

d (mm)	D (mm)	A (mm)	B (mm)	m (mm)
80	130	117	117	50
100	150	125	125	50
130	180	140	140	50
150	200	143	143	50
180	230	148	148	50
200	250	150	150	50
230	280	165	165	50
250	300	170	170	50
300	350	189	189	50
350	400	195	195	50
400	450	215	215	50
450	500	222	222	50
500	550	243	243	50
550	600	250	250	50
600	650	269	269	50
