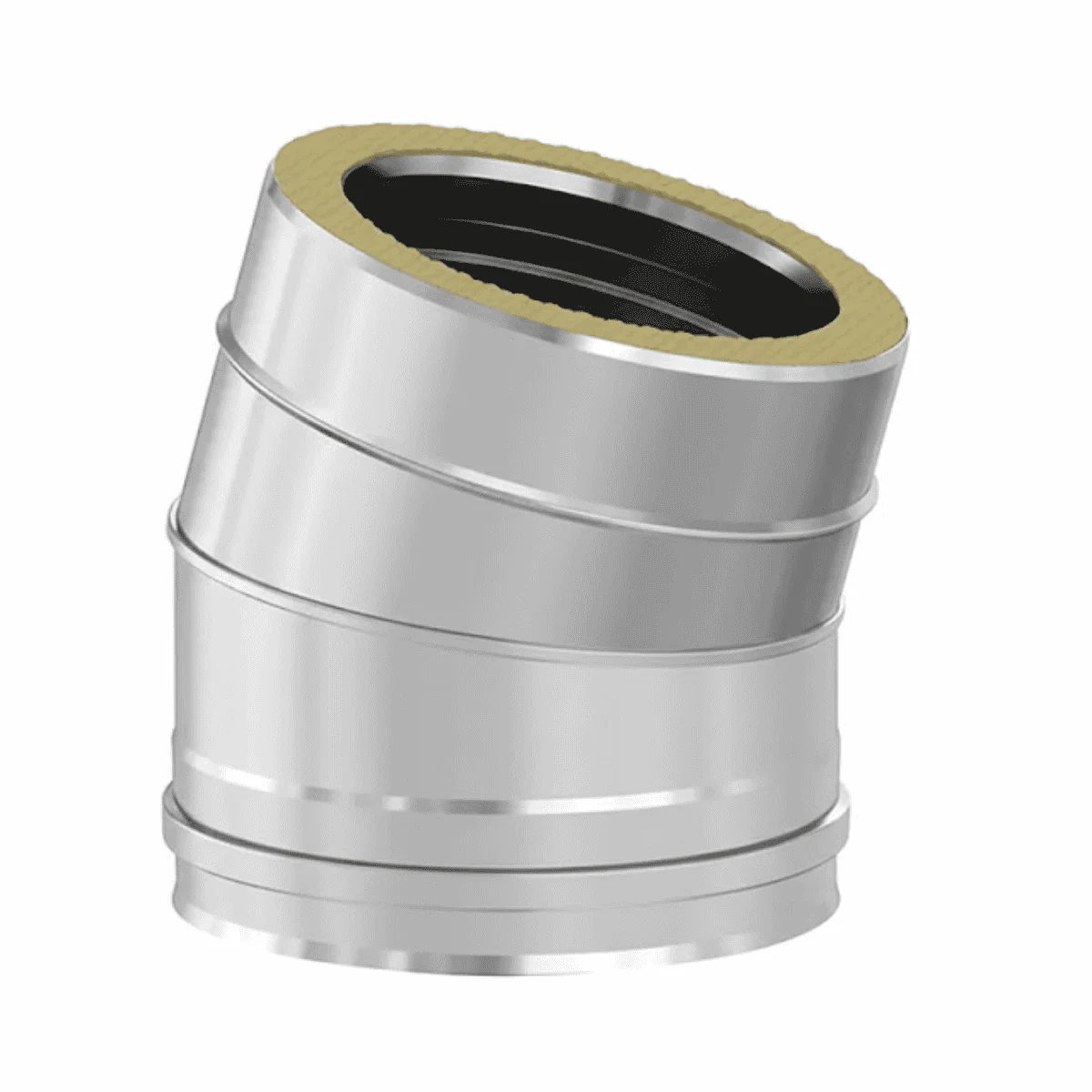

15° Dirsek

15° Dirsek

Ürün Kodu: BACA-DIRSEK-15

Fiyat için iletişime geçin

Baca sistemlerinde kullanılan 15 derece dönüş modülü. Çift cidarlı paslanmaz çelik yapı.

15° dönüş açısı

Çift cidarlı yapı

Hafif açı değişikliği

Paslanmaz çelik

Kolay montaj

Etiketler: Dirsek, 15 Derece, Çift Cidarlı, Dönüş Modülü, Baca

Baca sistemlerinde kullanılan 15 derece açılı dönüş modülü. Hafif açı değişiklikleri için idealdir.

d (mm)	D (mm)	A (mm)	B (mm)	m (mm)
80	130	110	110	50
100	150	114	114	50
130	180	116	116	50
150	200	118	118	50
180	230	120	120	50
200	250	121	121	50
230	280	123	123	50
250	300	136	136	50
300	350	140	140	50
350	400	143	143	50
400	450	146	146	50
450	500	157	157	50
500	550	161	161	50
550	600	164	164	50
600	650	167	167	50
